Was ist das Airbag-Steuergerät 3W7 909 601?

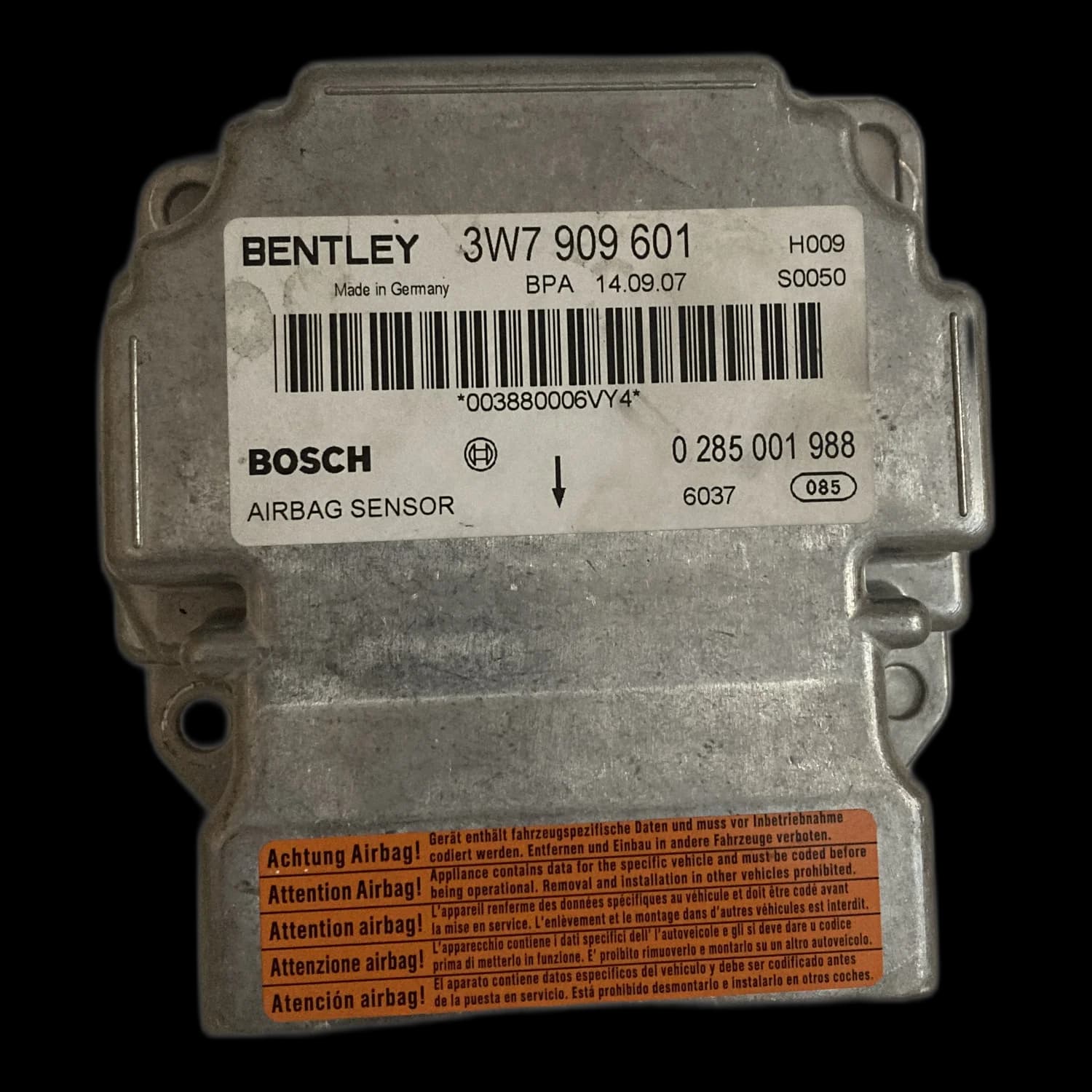

Das Airbag-Steuergerät 3W7 909 601 ist eine von Bosch (Typ 95640) hergestellte, zentrale Steuerungseinheit für das Insassenschutzsystem. Es kommt primär in exklusiven Bentley-Modellen zum Einsatz und ist dafür verantwortlich, bei einem Unfall die Signale der Crash-Sensoren zu verarbeiten und die lebensrettenden Rückhaltesysteme wie Airbags und Gurtstraffer auszulösen.

Als Herzstück der passiven Fahrzeugsicherheit überwacht die Einheit mit der Bosch-Teilenummer 0 285 001 988 permanent alle angeschlossenen Sensoren und Aktoren des Rückhaltesystems.

Im VCDS-Diagnosesystem ist dieses Steuergerät als Komponente J234 unter der Adresse 15 (Airbag) bekannt. Es sammelt Daten von Beschleunigungs- und Drucksensoren, um die Schwere und Art eines Aufpralls zu bewerten.

Auf Basis dieser Analyse entscheidet das Steuergerät in Millisekunden, welche Airbags (Front, Seite, Kopf) und Gurtstraffer aktiviert werden müssen, um die Insassen optimal zu schützen.

Welche Defekte treten bei 3W7 909 601 auf?

Typische Ausfälle des Steuergeräts 3W7 909 601 sind primär elektronischer Natur. Häufige Ursachen sind Defekte auf der Platine (Platinenfehler), ausgefallene Kondensatoren, Kurzschlüsse oder Oxidationsschäden. Auch interne Softwarefehler oder durch einen Unfall verursachte Datensperren können die Funktion des Geräts blockieren und eine Reparatur erforderlich machen.

Die komplexe Elektronik kann im Laufe der Zeit durch Alterung oder Umwelteinflüsse Schaden nehmen. Insbesondere Lötstellen können brechen oder Bauteile wie Kondensatoren ihre Spezifikation verlieren, was zu unplausiblen Signalen oder einem Totalausfall führt.

Ein weiterer häufiger Grund für eine Funktionsstörung ist die Speicherung von Crash-Daten nach einem Unfall. Das Steuergerät sperrt sich in diesem Fall aus Sicherheitsgründen selbst und muss professionell zurückgesetzt werden.

Diese Defekte können auch bei funktional verwandten Steuergeräten auftreten. Dazu gehören die Teilenummern 3W3 959 655 A, 3W8 909 601 U, 3D0 909 601 E und 3Z7 909 601, die im selben technologischen Umfeld des VW-Konzerns eingesetzt werden.

Woran erkennt man einen Defekt am Steuergerät 3W7 909 601?

Ein Defekt am Airbag-Steuergerät 3W7 909 601 äußert sich fast immer durch eine permanent leuchtende Airbag-Kontrollleuchte im Kombiinstrument. Oftmals ist es zudem nicht mehr möglich, per Diagnosegerät auf das Steuergerät (Adresse 15) zuzugreifen, was die Fehlersuche in der Werkstatt erheblich erschwert oder unmöglich macht.

Das auffälligste Symptom ist die rote Airbag-Warnlampe, die nach dem Motorstart nicht mehr erlischt. Dies signalisiert einen kritischen Fehler im Rückhaltesystem, wodurch die Airbags bei einem Unfall möglicherweise nicht auslösen.

Ein weiteres klares Indiz ist die fehlende Kommunikation. Versucht eine Werkstatt mit Diagnosesystemen wie VCDS oder ODIS auf die Adresse 15 (Airbag J234) zuzugreifen, schlägt die Verbindung fehl. Das Steuergerät "antwortet" nicht mehr.

In manchen Fällen können noch Fehlercodes ausgelesen werden, die auf einen "internen Steuergerätefehler" hindeuten. Dies bestätigt, dass die Ursache nicht bei einem externen Sensor, sondern in der Steuereinheit selbst liegt.

In welchen Modellen ist 3W7 909 601 verbaut?

Das Steuergerät 3W7 909 601 ist spezifisch für Luxusfahrzeuge der Marke Bentley konzipiert. Es findet sich hauptsächlich in verschiedenen Ausführungen der Continental-Baureihe, darunter GT, GTC und Supersports. Auch Modelle wie der Bentley Azure und Brooklands nutzen diese oder technologisch sehr ähnliche Steuergeräte von Bosch.

Bei Airbag24 reparieren wir das Steuergerät 3W7 909 601 und verwandte Varianten für eine exklusive Auswahl an Bentley-Fahrzeugen. Die Kompatibilität erstreckt sich über mehrere Generationen und Modellvarianten.

Zu den Kernmodellen gehören: Bentley Continental GT 2. Generation (2003-2013), Bentley Continental GT Speed Mk2, Bentley Continental GT Speed Mk3, Bentley Continental Supersports Mk2 und Bentley Continental GTC Speed Mk1.

Darüber hinaus wird diese Steuergeräte-Architektur auch im Bentley Azure Mk1 und Bentley Brooklands Mk1 eingesetzt. Technologische Verwandtschaften bestehen zudem zu Systemen, die beispielsweise im VW Phaeton (vgl. Teilenummer 3D0 909 601 E) zum Einsatz kamen.

Wie läuft die Reparatur bei Airbag24 ab?

Nach der Einsendung Ihres ausgebauten Steuergeräts an Airbag24 führen unsere Techniker eine präzise Diagnose durch, um die elektronische Fehlerursache zu lokalisieren. Die Reparatur erfolgt auf Bauteilebene und stellt die volle Funktionalität wieder her. Ein großer Vorteil ist, dass die originale Fahrzeugcodierung erhalten bleibt, was eine teure Neuprogrammierung überflüssig macht.

Der Prozess beginnt mit dem fachgerechten Ausbau des defekten Steuergeräts aus dem Fahrzeug. Senden Sie uns dieses gut verpackt zusammen mit dem ausgefüllten Reparaturformular zu.

Bei Airbag24 wird das Gerät geöffnet und die Platine analysiert. Defekte Bauteile wie Kondensatoren oder Speicherchips werden ersetzt, kalte Lötstellen nachgelötet und eventuell gespeicherte Crash-Daten fachmännisch gelöscht.

Das reparierte Gerät funktioniert wieder wie ein Neuteil. Da die originale Konfiguration erhalten bleibt, kann es nach dem Einbau sofort wieder in Betrieb genommen werden (Plug-and-Play).

Auf jede durchgeführte Reparatur gewähren wir eine umfassende Gewährleistung von 12 Monaten.
