Welche Funktion hat das Airbag-Steuergerät A1698204085?

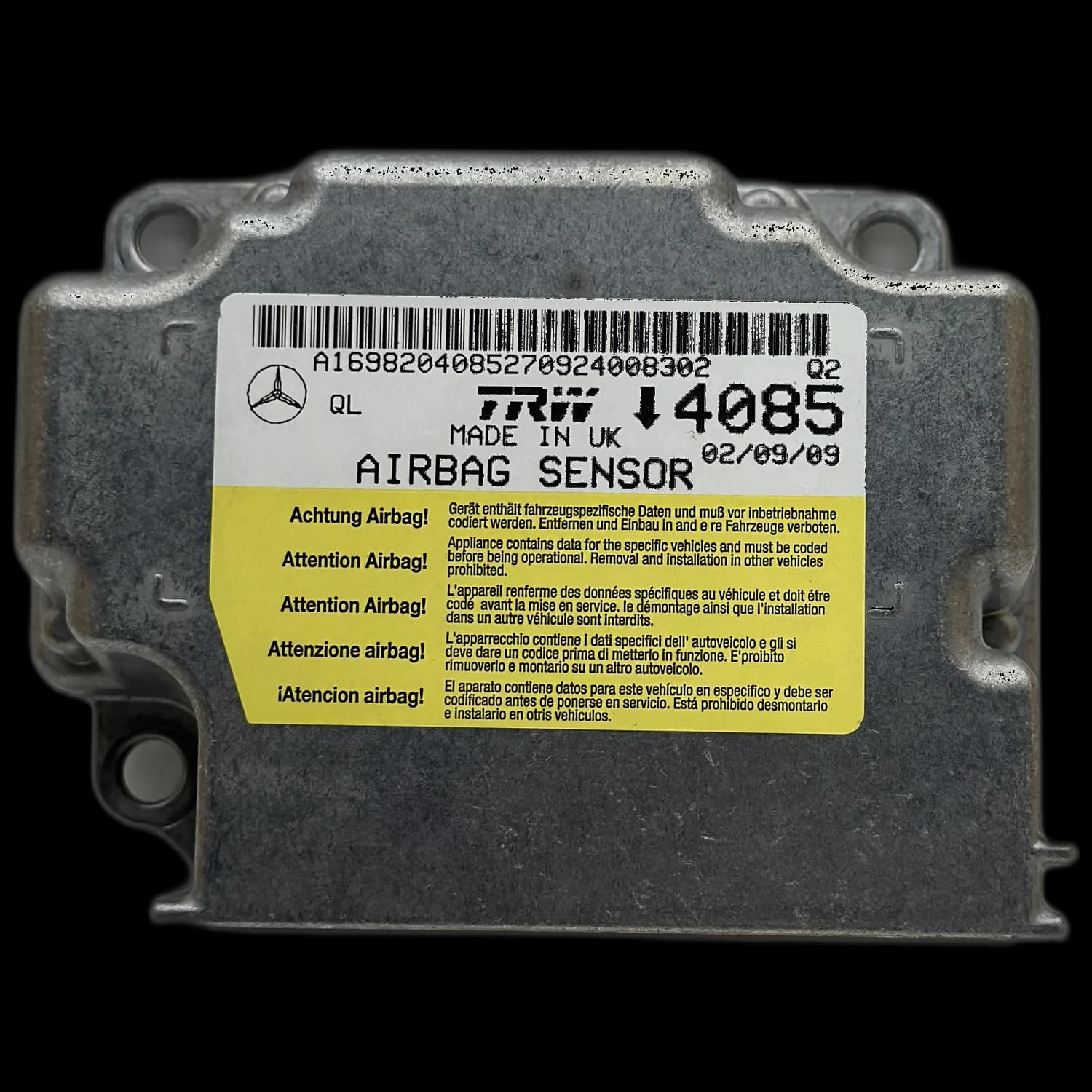

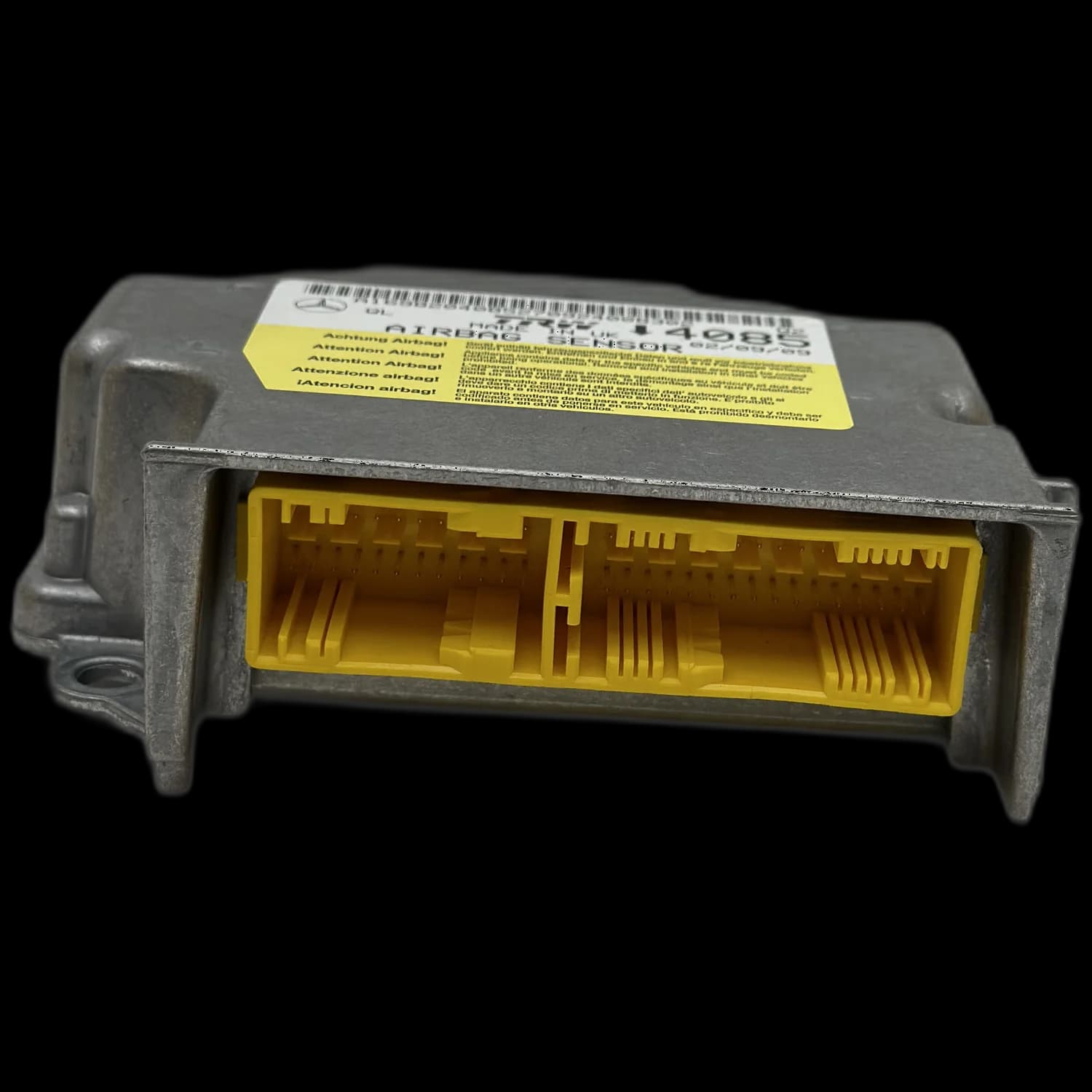

Das Airbag-Steuergerät A1698204085, hergestellt von TRW, ist die zentrale Steuereinheit für das gesamte Insassenschutzsystem (SRS - Supplemental Restraint System) in der Mercedes-Benz A-Klasse der Baureihe W169 (2004-2012). Es ist dafür verantwortlich, die Signale der Crash-Sensoren zu verarbeiten und im Falle eines Unfalls die Airbags und Gurtstraffer präzise auszulösen.

Als Gehirn des Sicherheitssystems überwacht dieses Modul permanent alle angeschlossenen Komponenten, wie zum Beispiel die Aufprallsensoren in der Fahrzeugfront und den Seiten, die Sitzbelegungsmatten sowie die Zündkapseln der Airbags und Gurtstraffer. Bei einer Kollision entscheidet das Steuergerät in Millisekunden, welche Rückhaltemittel aktiviert werden müssen, um die Insassen bestmöglich zu schützen.

Nach einer Auslösung speichert das Gerät sogenannte Crash-Daten, die eine weitere Funktion des Systems blockieren. Diese Maßnahme dient der Sicherheit, da eine Überprüfung des gesamten Systems nach einem Unfall zwingend erforderlich ist.

Warum fällt das Steuergerät A1698204085 aus?

Die häufigste Ursache für einen Ausfall des Steuergeräts A1698204085 ist die Speicherung von Crash-Daten nach einem Unfall. Weitere Defekte entstehen durch interne elektronische Störungen, alterungsbedingten Verschleiß von Bauteilen oder fehlerhafte Spannungsversorgung, die zu unlöschbaren Fehlercodes führen.

Nach einem Unfall, selbst bei kleineren Kollisionen, bei denen Airbags oder Gurtstraffer ausgelöst wurden, sperrt sich das Steuergerät. Es speichert einen permanenten Fehlereintrag (Crash-Daten), der mit herkömmlichen Diagnosegeräten nicht gelöscht werden kann. Dies ist eine Sicherheitsfunktion, die eine Weiterverwendung ohne fachmännische Prüfung verhindert.

Elektrische Störungen, wie sie beispielsweise durch eine Tiefentladung der Fahrzeugbatterie (etwa durch einen im Zündschloss vergessenen Schlüssel) entstehen können, führen ebenfalls zu internen Fehlern. Auch Software- oder Codierungsfehler können die Funktion beeinträchtigen und permanente Fehlercodes wie 9111 (Codierungsfehler) oder 9003/9002 (Spannungsversorgung fehlerhaft) verursachen.

Für die Mercedes A-Klasse W169 existieren verschiedene Varianten dieses Steuergeräts. Dazu gehören die verwandten Teilenummern A1698201326, A1698202027, A1698202185, A1698202726, A1698206626, A1698207726 und A1698209926, die ähnliche Fehlerbilder aufweisen können.

Woran erkennt man einen Defekt am A1698204085?

Ein Defekt des Airbag-Steuergeräts A1698204085 äußert sich primär durch eine permanent leuchtende oder sporadisch blinkende Airbag-Warnleuchte (SRS-Leuchte) im Kombiinstrument. Oft lässt sich das Steuergerät über die OBD-Diagnose nicht mehr ansprechen oder es sind Fehlercodes hinterlegt, die sich nicht löschen lassen.

Das offensichtlichste Symptom ist die dauerhaft aktive SRS-Kontrollleuchte. Sie signalisiert dem Fahrer, dass das Airbag-System nicht funktionsbereit ist und im Falle eines Unfalls möglicherweise nicht auslöst.

Ein weiteres klares Anzeichen ist, wenn eine Fachwerkstatt mit ihrem Diagnosegerät keine Kommunikation zum Steuergerät herstellen kann. Das Modul antwortet nicht mehr auf Anfragen, was auf einen schweren internen Defekt hindeutet.

Häufig werden spezifische, nicht löschbare Fehlercodes im Fehlerspeicher abgelegt. Dazu zählen insbesondere B1111 (Steuergerät intern defekt), 9111 (Komponente defekt oder Codierungsfehler), 9003, 9002 (Codierung oder Spannungsversorgung fehlerhaft), B1223, 9220 oder ein Hinweis auf gespeicherte Crash-Daten. Vor dem Ausbau wird daher empfohlen, den Fehlerspeicher auslesen zu lassen und das Protokoll beizufügen.

In welchen Fahrzeugen ist A1698204085 verbaut?

Das Airbag-Steuergerät mit der Teilenummer A1698204085 ist speziell für die Mercedes-Benz A-Klasse der zweiten Generation konzipiert. Bei Airbag24 bieten wir die fachgerechte Reparatur für dieses Steuergerät an, das in den folgenden Modellen und Baujahren zum Einsatz kommt.

Mercedes-Benz:

A-Klasse (W169) Baujahre 2004 – 2012

Wie läuft die Reparatur bei Airbag24 ab?

Die Reparatur bei Airbag24 ist ein unkomplizierter Prozess. Nach dem Ausbau und der Einsendung des defekten Steuergeräts führen unsere Techniker eine genaue Analyse durch, beheben den Defekt elektronisch und senden das voll funktionsfähige Gerät zurück. Auf jede Reparatur gewähren wir 12 Monate Gewährleistung.

Zunächst sollte, wenn möglich, der Fehlerspeicher in einer Werkstatt ausgelesen werden, um externe Fehlerquellen auszuschließen. Anschließend wird das defekte Steuergerät aus dem Fahrzeug ausgebaut und sicher verpackt an uns geschickt.

Nach Eingang bei Airbag24 wird das Steuergerät einer eingehenden Prüfung unterzogen. Die Reparatur umfasst je nach Defekt das professionelle Löschen der Crash-Daten, die Korrektur von Software- und Codierungsfehlern oder die Instandsetzung der Elektronik auf der Platine. Dabei kommen spezielle Werkzeuge und Verfahren zum Einsatz, die über die Möglichkeiten einer herkömmlichen Werkstatt hinausgehen.

Nach erfolgreicher Reparatur und abschließenden Tests wird das Steuergerät für den Rückversand vorbereitet. Es ist nach dem Wiedereinbau sofort funktionsbereit. In manchen Fällen kann es notwendig sein, den Fehlerspeicher im Fahrzeug abschließend zu löschen.

Welche Versandoptionen gibt es?

Airbag24 bietet flexible und sichere Versandoptionen für Ihr Steuergerät. Sie können das Paket selbst einsenden oder eine bequeme UPS-Abholung beauftragen. Für den Rückversand stehen Ihnen kostenfreier Standardversand oder ein schnellerer Express-Service zur Verfügung, auch per Nachnahme.

Für den Hinversand haben Sie die Wahl: Senden Sie das Steuergerät auf eigene Faust ein oder bringen Sie es persönlich vorbei. Alternativ können Sie online eine UPS-Abholung von Ihrem Wunschort (z. B. von zu Hause oder aus der Werkstatt) buchen.

Für den Rückversand des reparierten Geräts bieten wir folgende Möglichkeiten an:

- KOSTENLOSER UPS Standardversand (1-3 Werktage)

- UPS Expressversand (1-2 Werktage)

- UPS Standardversand mit Nachnahme (1-3 Werktage)

- UPS Expressversand mit Nachnahme (1-2 Werktage)

- Selbstabholung vor Ort
